韓國製造低壓灌注補強針筒組 暨 裂縫低壓灌注結構補強說明 (DPOH-00401)

韓國製造低壓灌注補強針筒組 暨 裂縫低壓灌注結構補強說明 (DPOH-00401)

定價 NT$48
定價 售價 NT$48
特價 售罄
內含稅金。 結帳時計算運費

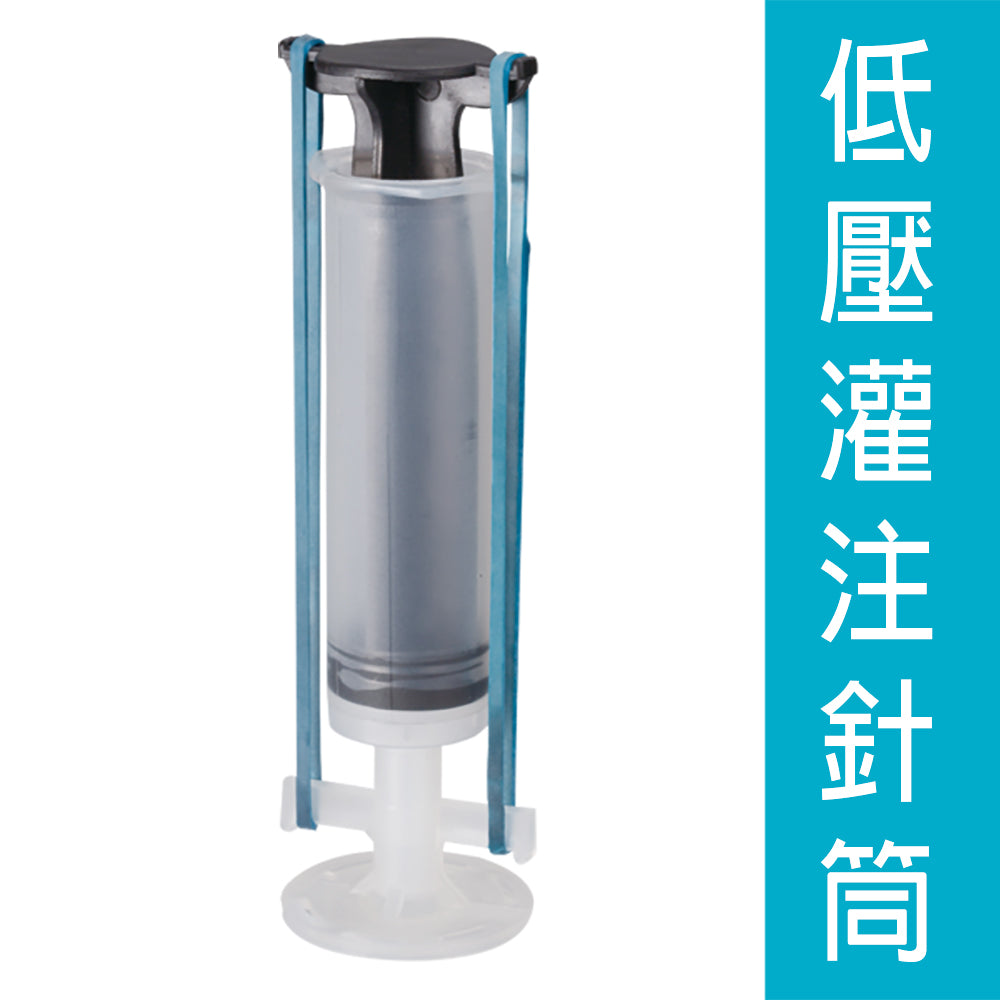

低壓灌注補強針筒,是專門針對結構壁體裂縫所設計,為裂縫注射修補工法配套的注射器,用於修補混凝土和砂漿的裂縫。注射器通過橡皮筋壓力將環氧樹脂以低壓、低速、 注入裂縫, 使產生裂縫的混凝土和砂漿恢復一體化,防止雨水或碳酸氣體通過裂縫侵入混凝土結構內部引起混凝土的中性化,從而恢復了混凝土結構的耐久性,施工簡單,低壓不破壞結構體。

產品規格:

  • 組件:針筒,針筒底座,橡皮筋
  • 一支針筒可注射容量:50cc
  • 產地:韓國

適用:
各式結構建築構造物,如高速道路、橋樑、住宅等,都有可能因為建築物老化、內部應力不當之內部因素或是施工不良、地震、基礎不均勻沉陷等外部因素而發生裂縫。

裂縫灌注目的:

  • 阻絕空氣、水份滲入,預防鋼筋生銹,混凝土中性化。
  • 使裂縫兩側分離混凝土面黏著復合,把疏鬆的混凝土重新黏結起加固效果。

灌注工法修復原理:

  • 灌注工法乃是由裂縫表面將補強注入裂縫內部,使龜裂變位保持在最小限度範圍,並防止惡化或增加寬度的一種修復目的。
  • 在灌注過程中,原裂縫內空氣與補強劑,產生替換,空氣逐漸由微細裂縫排出。
  • 裂縫深度(斷面)大,所需灌注能量則相對增大。

結構龜裂補強的必要性:

  • 建築物結構系統因地震力受損而喪失部份的耐震能力,如未予以斷面補強修復,再次的地震時,原有斷裂處會形成應力集中而破壞加劇,安全性降低。

裂縫壓力灌注補強工法

一.適用範圍:
鋼筋混凝土、主塔、橋墩、橋台、間隔樑、主樑內部等結構元件,發生裂縫寬度在0.3mm以上之結構性裂縫,以壓力將環氧樹脂注入填滿裂縫,以修復受損之樑、柱、版與牆等結構元件,防止水分滲入造成鋼筋腐蝕。

二.使用工法:
低壓低速連續灌注工法。


三.施工順序:

1 確實調查裂縫:
  仔細量測裂縫寬度、長度和形狀。
2 灌注前處理:
  使用鋼絲刷或砂輪機等,將預定塗抹密封劑的部份磨平,露出堅實的表面並以高壓水槍清理裂縫表面與週邊雜質。
3 決定安裝底座的位置:
  視裂縫的寬度和形狀,決定注入的位置。
4 底座安裝:
  使用封塞劑把注入用底座安裝好,使其固定於混凝土表面,需與裂縫中心吻合。
5 裂縫密封:
  用封塞劑把裂縫的表面確實封固,使注入的樹脂不致流失,標準為沿裂縫作寬度30mm、厚度 3mm的封塞。
6 封劑養生:
  確定封塞劑是否硬化。
7 環氧樹脂注入:
  用注射筒施行注入作業,裂縫較寬時,以低壓低速工法經由底座注入。
把注射筒裝在底座上安裝好開始作業,灌注間距每20cm-30cm安裝乙支。
施工時應注意,注射筒中之環氧樹脂若已完全注入裂縫,應立即抽換注射筒,再補充環氧樹脂繼續灌注,以要求裂縫確實填滿環氧樹脂。
8 硬化養生:
  注入的環氧樹脂硬化後,撤去注射筒,並須有24小時養生。
9 表面修飾:
  卸下底座,用砂輪機磨去密封劑,使混凝土表面平坦,完成面須依現況水泥粉刷。



裂縫低壓灌注補強施工實例:

裂縫低壓灌注補強施工實例



施工順序示意圖:

低壓灌注 施工順序示意圖

相關材料:

裂縫密封:可用 Mungo 4100 裂縫彌封環氧樹脂 (Epoxy) ~混凝土裂縫灌注補強材料

裂縫灌注:可用 Mungo 4200 裂縫灌注環氧樹脂(Epoxy) ~混凝土裂縫修補補強材料

注射針筒:可採用橡膠圈加壓,以低壓、低速連續注射方式進行



注意事項:

目視注射筒是否殘留環氧樹脂,若注射筒無殘留環氧樹脂,表示裂縫尚未填滿環氧樹脂,應抽換注射筒再加入環氧樹脂。
